Trong hệ thống xử lý nước cấp, công đoạn lắng giữ vai trò quan trọng trong việc loại bỏ cặn lơ lửng, giảm độ đục và tạo điều kiện thuận lợi cho các quá trình lọc phía sau. Nếu quá trình lắng không đạt hiệu quả, tải lượng cặn sẽ tăng lên, làm giảm tuổi thọ vật liệu lọc và ảnh hưởng trực tiếp đến chất lượng nước đầu ra.
Hiện nay, bể lắng ngang trong xử lý nước cấp là một trong những loại bể lắng được sử dụng phổ biến tại các nhà máy nước có công suất trung bình và lớn nhờ khả năng vận hành ổn định, hiệu quả lắng cao và dễ kết hợp với nhiều công trình đơn vị khác trong dây chuyền xử lý. Vậy bể lắng ngang có cấu tạo như thế nào, nguyên lý hoạt động ra sao, ưu nhược điểm là gì và khi nào nên lựa chọn loại bể này? Hãy cùng NTS Engineering tìm hiểu chi tiết trong bài viết dưới đây.

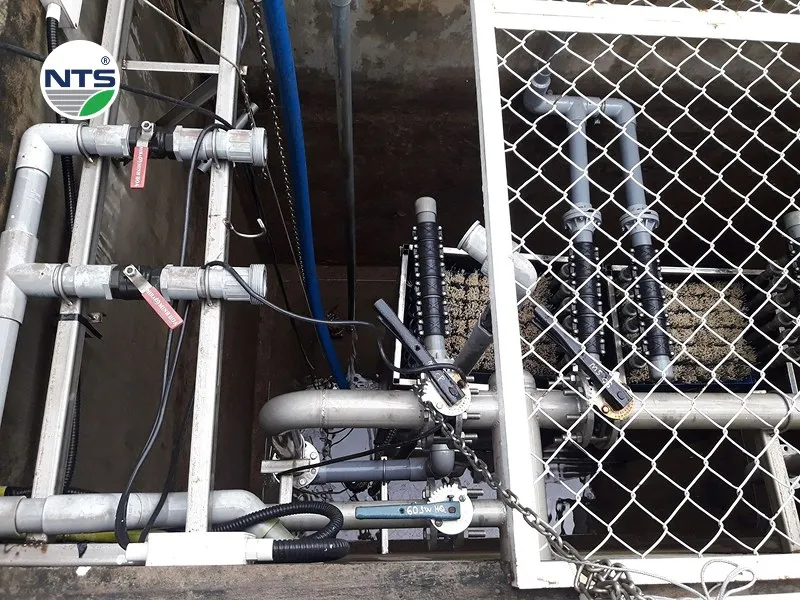

Bể lắng ngang trong xử lý nước cấp là gì?
Bể lắng ngang là công trình xử lý cơ học sử dụng trọng lực để tách các hạt cặn lơ lửng có khối lượng riêng lớn hơn nước ra khỏi dòng chảy. Sau khi nước được keo tụ và tạo bông, hỗn hợp nước sẽ chảy qua bể lắng với vận tốc nhỏ, giúp các bông cặn dần lắng xuống đáy, trong khi phần nước trong được thu gom để chuyển sang công đoạn lọc.
Khác với bể lắng đứng hay bể lắng ly tâm, dòng nước trong bể lắng ngang di chuyển chủ yếu theo phương ngang từ đầu bể đến cuối bể. Quá trình này tạo điều kiện để các hạt cặn có đủ thời gian lắng xuống đáy dưới tác dụng của trọng lực.
Nhờ khả năng xử lý lưu lượng lớn và hiệu suất lắng ổn định, bể lắng ngang thường được ứng dụng trong các nhà máy xử lý nước mặt, trạm cấp nước đô thị, khu công nghiệp hoặc các công trình cấp nước có công suất từ khoảng 15.000 m³/ngày trở lên.
>> Tham khảo thêm: Bể lắng đứng: Cấu tạo, công dụng và nguyên lý hoạt động
Nguyên lý hoạt động của bể lắng ngang
Bể lắng ngang hoạt động dựa trên nguyên lý giảm vận tốc dòng chảy để tạo điều kiện cho các hạt cặn tự lắng xuống đáy bể.
Quá trình này diễn ra theo các bước sau:
- Bước 1: Phân phối nước đầu vào: Nước sau quá trình keo tụ và tạo bông được dẫn vào máng phân phối. Hệ thống tường hướng dòng giúp phân bố lưu lượng đều trên toàn bộ tiết diện bể, hạn chế hiện tượng dòng chảy ngắn hoặc phân bố không đồng đều.
- Bước 2: Quá trình lắng: Khi nước chảy với vận tốc thấp theo phương ngang, các bông cặn có kích thước lớn dần chìm xuống đáy dưới tác dụng của trọng lực. Trong khi đó, phần nước trong tiếp tục di chuyển về cuối bể.
- Bước 3: Thu nước sau lắng: Nước đã được loại bỏ phần lớn cặn lơ lửng sẽ được thu qua hệ thống máng răng cưa hoặc máng thu nước đặt cuối bể trước khi chuyển sang công đoạn lọc.
- Bước 4: Thu gom và xả bùn: Lượng cặn tích tụ dưới đáy được gom về hố chứa nhờ độ dốc đáy bể hoặc hệ thống gạt bùn cơ khí, sau đó được xả định kỳ hoặc liên tục nhằm duy trì hiệu quả lắng.

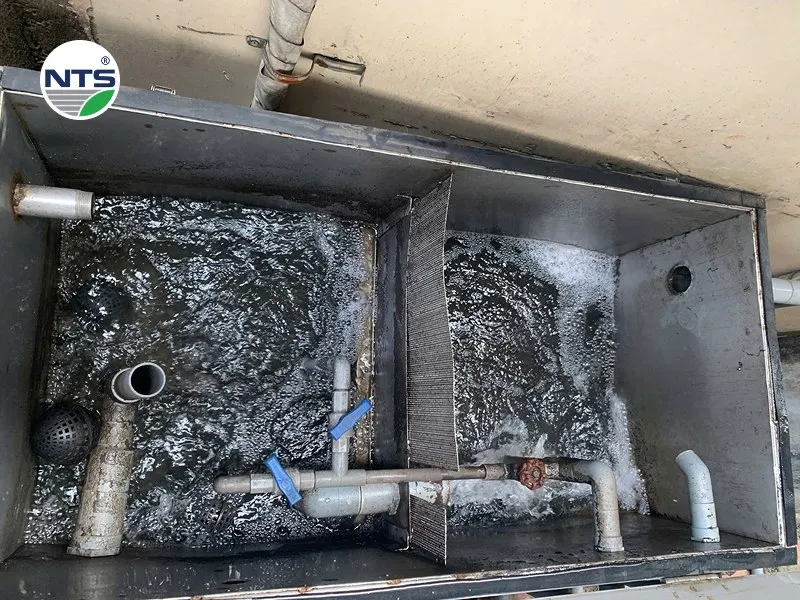

Cấu tạo của bể lắng ngang trong xử lý nước cấp
Một bể lắng ngang tiêu chuẩn thường gồm bốn bộ phận chính, mỗi bộ phận đảm nhận một chức năng riêng nhằm đảm bảo quá trình lắng diễn ra hiệu quả.
- Máng phân phối nước: Đây là khu vực tiếp nhận nước từ bể phản ứng hoặc bể keo tụ. Máng phân phối kết hợp với tường hướng dòng giúp dòng nước đi vào bể một cách đồng đều, hạn chế hiện tượng xoáy và tránh làm phá vỡ các bông cặn đã hình thành.
- Vùng lắng: Đây là khu vực quan trọng nhất của bể, nơi diễn ra quá trình tách cặn bằng trọng lực. Vùng lắng thường có dạng hình chữ nhật với chiều dài lớn hơn chiều rộng nhiều lần nhằm kéo dài thời gian lưu nước và nâng cao hiệu quả lắng.
- Máng thu nước sau lắng: Máng thu nước được bố trí ở cuối bể để thu phần nước đã được làm trong. Nhiều công trình sử dụng máng răng cưa nhằm phân phối đều lưu lượng thu nước, tránh làm xáo trộn lớp nước phía trên.
- Hệ thống thu gom và xả bùn: Đáy bể được thiết kế có độ dốc khoảng 2–4% hướng về hố thu bùn. Đối với các công trình công suất lớn, hệ thống gạt bùn cơ khí thường được lắp đặt nhằm gom cặn liên tục, giảm khối lượng công việc vận hành và hạn chế hiện tượng bùn lưu quá lâu trong bể.
Các thông số thiết kế cơ bản của bể lắng ngang
Việc lựa chọn kích thước và thông số thiết kế cần dựa trên lưu lượng nước, chất lượng nguồn nước cũng như yêu cầu xử lý của từng dự án. Dưới đây là một số thông số tham khảo thường được áp dụng:
| Thông số | Giá trị tham khảo |
|---|---|
| Hình dạng | Chữ nhật |
| Chiều sâu làm việc | 2,5 – 4 m |
| Chiều rộng bể | 2,5 – 4 m |
| Tỷ lệ chiều dài/chiều rộng | ≥ 4 |
| Độ dốc đáy bể | 2 – 4% |
| Góc hố thu bùn | ≥ 45° |
| Công suất phù hợp | Từ khoảng 15.000 m³/ngày |
Trong thực tế, các thông số trên chỉ mang tính tham khảo. Đối với từng công trình cụ thể, đơn vị thiết kế cần tính toán dựa trên lưu lượng, thời gian lưu nước, tải trọng bề mặt và đặc tính nguồn nước đầu vào để đảm bảo hiệu quả vận hành lâu dài.
Ưu điểm của bể lắng ngang trong xử lý nước cấp
Bể lắng ngang được sử dụng phổ biến trong nhiều nhà máy xử lý nước nhờ sở hữu nhiều ưu điểm nổi bật cả về hiệu quả vận hành lẫn khả năng đáp ứng công suất lớn. Với đặc điểm dòng chảy ổn định theo phương ngang và thời gian lưu nước tương đối dài, các hạt cặn có điều kiện lắng xuống đáy dễ dàng hơn, từ đó giúp nâng cao hiệu quả loại bỏ chất rắn lơ lửng và giảm đáng kể độ đục của nước sau xử lý. Không chỉ vậy, bể lắng ngang còn đặc biệt phù hợp với các công trình có quy mô lớn như nhà máy nước đô thị, khu công nghiệp hoặc hệ thống cấp nước tập trung, nơi yêu cầu xử lý lưu lượng nước lớn và vận hành ổn định trong thời gian dài.
Một ưu điểm khác của loại bể này là khả năng kết hợp linh hoạt với các công trình đơn vị khác như bể phản ứng tạo bông, bể phản ứng ziczac hoặc bể phản ứng xoáy, nhờ đó giúp tối ưu diện tích xây dựng và giảm chi phí đầu tư tổng thể cho dự án. Bên cạnh đó, do có cấu tạo tương đối đơn giản nên việc kiểm tra, bảo dưỡng và vệ sinh bể cũng thuận tiện hơn, đồng thời khi được trang bị thêm hệ thống gạt bùn tự động thì khối lượng công việc vận hành và chi phí nhân công cũng được giảm xuống đáng kể, góp phần nâng cao hiệu quả khai thác lâu dài cho toàn bộ hệ thống xử lý nước cấp.
Nhược điểm của bể lắng ngang trong xử lý nước cấp
Mặc dù có hiệu quả lắng tốt và vận hành ổn định, bể lắng ngang vẫn tồn tại một số hạn chế cần cân nhắc khi thiết kế và lựa chọn công nghệ. Trước hết, do có kết cấu hình chữ nhật với chiều dài lớn nên bể thường chiếm nhiều diện tích xây dựng, không thật sự phù hợp với các công trình ở khu vực đô thị hoặc dự án có quỹ đất hạn chế. Bên cạnh đó, với những hệ thống công suất lớn, chi phí đầu tư ban đầu cũng khá cao do khối lượng bê tông, cốt thép và thiết bị cơ khí tăng lên. Hiệu quả của bể còn phụ thuộc nhiều vào điều kiện vận hành, đặc biệt là khả năng phân phối nước đều và kiểm soát lưu lượng đúng thiết kế; nếu dòng chảy bị rối hoặc quá tải, hiệu suất lắng sẽ giảm đáng kể. Ngoài ra, bể lắng ngang không phải lúc nào cũng phù hợp với mọi nguồn nước, nhất là khi nước đầu vào có nhiều hạt keo khó lắng hoặc hàm lượng cặn quá nhỏ, khi đó cần kết hợp tốt với quá trình keo tụ – tạo bông để đạt hiệu quả xử lý mong muốn.

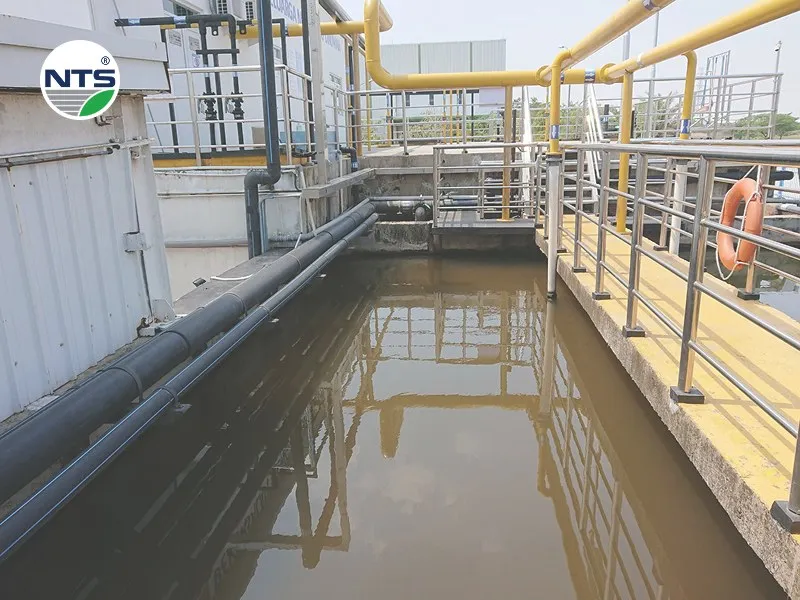

Khi nào nên lựa chọn bể lắng ngang?
Không phải mọi hệ thống xử lý nước cấp đều phù hợp với bể lắng ngang. Việc lựa chọn loại bể cần dựa trên đặc điểm nguồn nước, quy mô công trình và điều kiện mặt bằng.
Bể lắng ngang thường là lựa chọn phù hợp trong các trường hợp sau:
- Nhà máy xử lý nước mặt có công suất từ khoảng 15.000 m³/ngày trở lên.
- Nguồn nước có hàm lượng cặn lơ lửng tương đối cao sau quá trình keo tụ, tạo bông.
- Công trình có quỹ đất đủ lớn để bố trí bể theo phương ngang.
- Dự án yêu cầu hệ thống vận hành ổn định, dễ bảo trì và có tuổi thọ cao.
- Hệ thống cần kết hợp với các công trình xử lý khác như bể phản ứng, bể lọc nhanh hoặc bể chứa nước sạch.
Ngược lại, nếu diện tích xây dựng hạn chế hoặc công suất xử lý nhỏ, chủ đầu tư có thể cân nhắc các phương án như bể lắng đứng, bể lắng ly tâm hoặc bể lắng lamella để tối ưu không gian.
>> Tham khảo thêm: [Cập nhật] Báo giá hệ thống xử lý nước thải mới nhất 2026
So sánh bể lắng ngang và bể lắng đứng
Việc lựa chọn giữa bể lắng ngang và bể lắng đứng phụ thuộc vào nhiều yếu tố như công suất thiết kế, diện tích xây dựng và yêu cầu vận hành. Dưới đây là bảng so sánh tổng quan:
| Tiêu chí | Bể lắng ngang | Bể lắng đứng |
|---|---|---|
| Hướng dòng chảy | Theo phương ngang | Theo phương thẳng đứng |
| Công suất phù hợp | Trung bình và lớn | Nhỏ và trung bình |
| Diện tích xây dựng | Lớn | Nhỏ |
| Hiệu quả lắng | Cao, ổn định | Khá tốt |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
| Bảo trì, vận hành | Dễ thực hiện | Khá đơn giản |
| Ứng dụng | Nhà máy nước cấp, khu công nghiệp | Trạm cấp nước quy mô nhỏ |
Nhìn chung, đối với các dự án cấp nước có lưu lượng lớn và yêu cầu vận hành ổn định trong thời gian dài, bể lắng ngang vẫn là giải pháp được nhiều đơn vị tư vấn thiết kế lựa chọn.
Một số lưu ý khi thiết kế và vận hành bể lắng ngang
Để bể lắng hoạt động hiệu quả và duy trì tuổi thọ lâu dài, cần lưu ý một số vấn đề sau:
- Thiết kế hệ thống phân phối nước đầu vào đồng đều nhằm hạn chế hiện tượng dòng chảy ngắn.
- Kiểm soát vận tốc nước trong vùng lắng theo đúng tiêu chuẩn thiết kế.
- Thường xuyên kiểm tra hệ thống máng thu nước để tránh hiện tượng phân phối không đều.
- Xả bùn định kỳ hoặc vận hành hệ thống gạt bùn tự động nhằm hạn chế bùn lưu quá lâu gây phát sinh mùi và giảm hiệu quả lắng.
- Theo dõi chất lượng nước đầu ra, đặc biệt là độ đục và hàm lượng chất rắn lơ lửng để kịp thời điều chỉnh quá trình keo tụ nếu cần.
Việc vận hành đúng kỹ thuật không chỉ giúp nâng cao hiệu suất xử lý mà còn giảm chi phí bảo trì và kéo dài tuổi thọ toàn bộ hệ thống. Trong quá trình thiết kế bể lắng ngang trong xử lý nước cấp cần tuân thủ các tiêu chuẩn và quy chuẩn TCVN 33:2006 – Cấp nước – Mạng lưới đường ống và công trình nhằm đảm bảo hiệu quả xử lý và an toàn trong vận hành.
Câu hỏi thường gặp (FAQ)
Bể lắng ngang dùng để xử lý loại nước nào?
Bể lắng ngang chủ yếu được sử dụng trong hệ thống xử lý nước cấp từ nguồn nước mặt như sông, hồ hoặc hồ chứa. Ngoài ra, một số hệ thống xử lý nước công nghiệp cũng có thể áp dụng nếu đặc tính nguồn nước phù hợp.
Bể lắng ngang có xử lý được nước ngầm không?
Có. Tuy nhiên, nước ngầm thường chứa ít chất rắn lơ lửng nên trong nhiều trường hợp không cần sử dụng bể lắng ngang mà chỉ cần các công trình oxy hóa, lọc áp lực hoặc lọc vật liệu chuyên dụng.
Bể lắng ngang có cần hệ thống gạt bùn tự động không?
Đối với công trình công suất nhỏ, việc xả bùn định kỳ có thể đáp ứng yêu cầu vận hành. Tuy nhiên, ở các nhà máy xử lý nước quy mô lớn, hệ thống gạt bùn cơ khí sẽ giúp thu gom cặn hiệu quả hơn, giảm nhân công và đảm bảo bể luôn hoạt động ổn định.
Hiệu quả của bể lắng ngang phụ thuộc vào những yếu tố nào?
Một số yếu tố ảnh hưởng trực tiếp đến hiệu quả lắng gồm:
- Chất lượng quá trình keo tụ và tạo bông.
- Vận tốc dòng chảy trong bể.
- Thời gian lưu nước.
- Kích thước và khối lượng riêng của bông cặn.
- Chế độ xả bùn và bảo trì định kỳ.
Kết luận
Bể lắng ngang là một trong những công trình quan trọng trong hệ thống xử lý nước cấp, giúp loại bỏ hiệu quả các chất rắn lơ lửng trước khi nước được đưa sang công đoạn lọc. Với ưu điểm về khả năng xử lý lưu lượng lớn, hiệu quả lắng ổn định và vận hành đơn giản, loại bể này được ứng dụng rộng rãi tại các nhà máy nước và khu công nghiệp.
Tuy nhiên, để phát huy tối đa hiệu quả, việc lựa chọn bể lắng ngang cần được tính toán dựa trên đặc điểm nguồn nước, công suất xử lý và điều kiện mặt bằng của từng dự án. Một thiết kế phù hợp ngay từ đầu sẽ giúp giảm chi phí vận hành, nâng cao chất lượng nước đầu ra và kéo dài tuổi thọ của toàn bộ hệ thống.
