Bể Lọc Áp Lực Trong Xử Lý Nước Thải: Cấu Tạo, Thông Số Kỹ Thuật Và Ứng Dụng

Trong sơ đồ công nghệ xử lý nước thải hiện đại, nước sau khi trải qua các công đoạn xử lý sinh học (Aerotank, MBBR, MBR) hoặc hóa lý (Keo tụ tạo bông) vẫn có thể mang theo một lượng bông cặn mịn lơ lửng, chất hữu cơ mạch vòng khó phân hủy, màu và mùi đặc trưng. Để đảm bảo nước đầu ra đạt nghiêm ngặt các quy chuẩn môi trường hiện hành (như QCVN 40:2011/BTNMT cột A) hoặc phục vụ mục đích tái sử dụng tuần hoàn, bể lọc áp lực (Pressure Filter) được ứng dụng như một giải pháp xử lý bậc ba (Tertiary Treatment) hoàn hảo.

Với thiết kế module gọn gàng, tốc độ xử lý nhanh và khả năng tự động hóa cao, công nghệ này là sự lựa chọn tối ưu cho các trạm XLNT giới hạn về không gian quỹ đất. Bài viết dưới đây, các chuyên gia công nghệ tại NTS Engineering sẽ bóc tách chi tiết cấu tạo, nguyên lý động học màng lọc và các thông số thiết kế cốt lõi của hệ thống này.

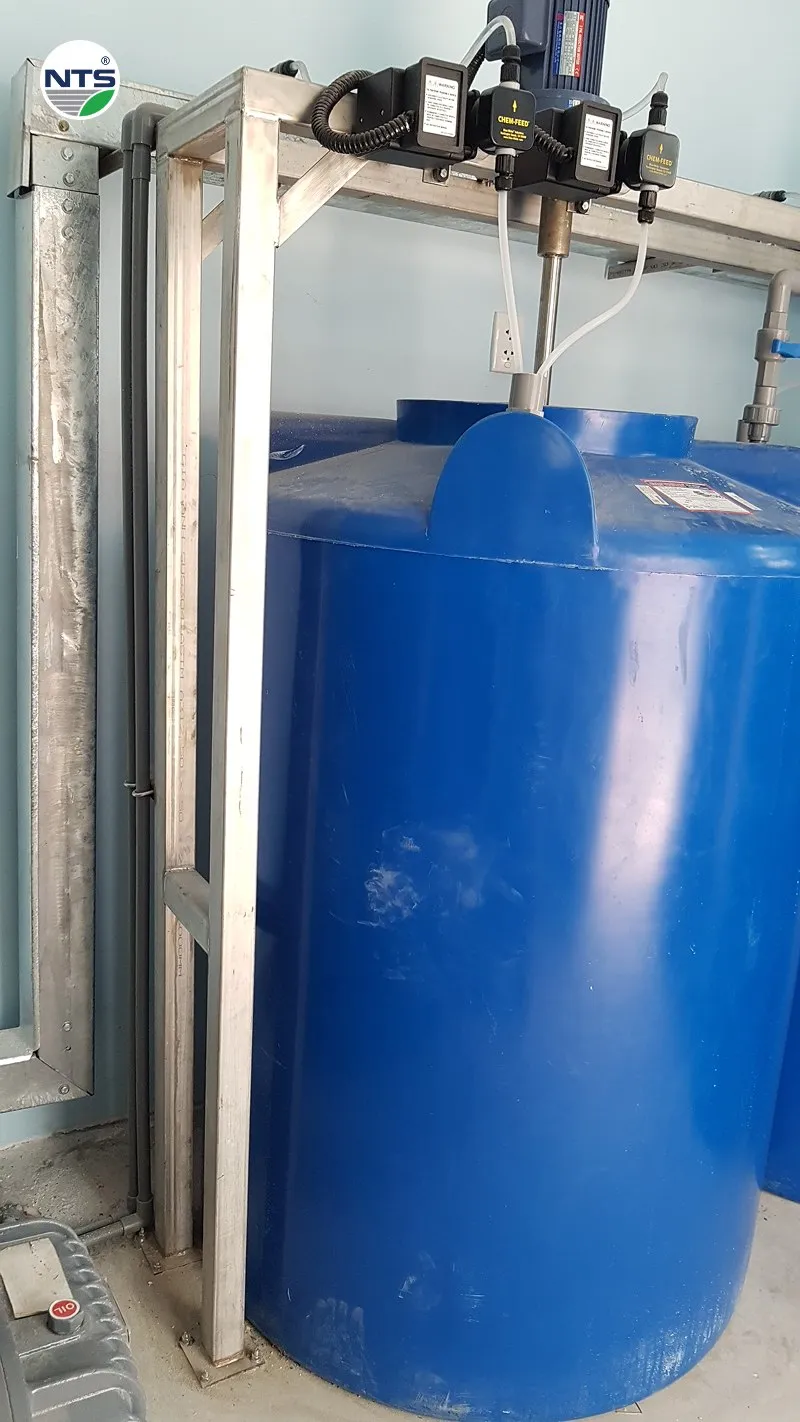

Bể lọc áp lực trong xử lý nước thải là gì?

Bể lọc áp lực là thiết bị lọc sâu (Deep-bed filtration) vận hành trong môi trường kín chịu áp suất. Khác với các bể lọc trọng lực hở truyền thống sử dụng thế năng tự nhiên, hệ thống này dùng áp lực đẩy từ bơm cao áp (thường duy trì ở mức 1.5 – 4.0bar) để cưỡng bức dòng nước thải đi xuyên qua các lớp vật liệu lọc đa tầng với vận tốc cao.

Nhờ vận hành dưới áp lực dương, thiết bị đạt tốc độ lọc vượt trội (dao động từ 10 – 25 m/h), gấp 3 – 5 lần so với bể lọc trọng lực. Vỏ bể thường được chế tạo dạng hình trụ đứng (đối với công suất vừa và nhỏ) hoặc hình trụ ngang (đối với hệ thống công suất lớn) bằng vật liệu thép carbon phủ sơn Epoxy chịu bọc composite hoặc Inox 304/316 chống ăn mòn tuyệt đối.

Bóc tách cấu tạo và hệ thống vật liệu lọc đa tầng

Một hệ thống bồn lọc áp lực hoàn chỉnh được module hóa từ các cấu kiện cơ khí và công nghệ nghiêm ngặt sau:

Vỏ bồn chịu áp và các phụ kiện an toàn

Vỏ bồn được hàn siêu âm kiểm tra khuyết tật nghiêm ngặt để chịu được áp suất làm việc cao. Trên thân bồn được tích hợp:

• Hệ thống áp kế (Đồng hồ đo áp): Lắp tại đường nước vào và đường nước ra nhằm đo chênh lệch áp suất (Δ P). Khi Δ P ≥ 0.5 to 0.8 bar, đó là tín hiệu bắt buộc phải kích hoạt chu kỳ rửa lọc.

• Van xả khí tự động: Bố trí ở đỉnh bồn để giải thoát các túi khí nén sinh ra trong quá trình bơm nước, tránh hiện tượng búa nước làm hỏng kết cấu hạt vật liệu.

• Cửa người (Manhole): Phục vụ công tác đổ vật liệu ban đầu và bảo trì thay thế sau này.

Bảng phân tầng hệ thống vật liệu lọc tiêu chuẩn

Hệ thống phân phối và thu nước kỹ thuật

• Phía trên: Sử dụng giàn ống nhánh hoặc đĩa phân phối để nước phun đều, tránh hiện tượng dòng nước xối tập trung vào một điểm làm xáo trộn các tầng vật liệu.

• Phía đáy: Sử dụng sàn bê tông hoặc sàn thép gắn hệ thống chụp lọc (Nozzle) bằng nhựa ABS hoặc Inox. Các khe hở của chụp lọc cực mịn (chỉ khoảng 0.2 mm), thu nước trong đồng đều và ngăn hạt cát lọt qua.

Nguyên lý vận hành: Chu kỳ lọc và Quy trình rửa ngược (Backwash)

Hệ thống vận hành luân phiên giữa 2 chế độ công nghệ được điều khiển tự động qua hệ thống van bướm khí nén/điện (hoặc Autovalve):

Chu kỳ lọc thuận (Down-flow)

Nước thải sau xử lý thứ cấp được bơm tăng áp đẩy vào bồn từ đỉnh. Dưới tác dụng của áp lực, nước thẩm thấu xuyên qua các tầng vật liệu từ trên xuống dưới. Các hạt cặn bẩn sẽ bị bẫy lại tại các khe rỗng giữa các hạt vật liệu bằng cơ chế va chạm, lắng quán tính và hấp phụ tĩnh điện. Nước sạch thu qua hệ thống chụp lọc đáy và đi thẳng ra nguồn tiếp nhận.

Chu kỳ rửa ngược (Up-flow Backwash) – Sống còn của bồn lọc

Sau một thời gian chạy (thường từ 24 – 72 giờ tùy hàm lượng TSS), các khe rỗng giữa các hạt vật liệu bị lấp đầy bởi bùn cặn, làm sụt áp nghiêm trọng và giảm công suất lọc. Lúc này, chu kỳ rửa ngược được kích hoạt:

1. Sục khí trước: Khí nén được bơm từ đáy lên với áp lực vừa phải để làm xáo trộn nhẹ lớp vật liệu, đánh tan các mảng bùn cặn bám dính trên bề mặt hạt.

2. Rửa ngược bằng nước: Bơm nước sạch công suất lớn đẩy từ dưới lên với lưu lượng đủ để giãn nở lớp vật liệu lọc từ 30% – 50%. Các hạt vật liệu chuyển động hỗn độn, va đập vào nhau làm bong tróc toàn bộ cặn bẩn. Nước thải rửa lọc đậm đặc được thu ở đỉnh bồn và dẫn ngược về bể chứa bùn hoặc bể điều hòa để xử lý lại.

3. Rửa xuôi hoàn thiện: Nước được bơm xuôi từ trên xuống để sắp xếp lại trật tự các tầng vật liệu lọc về trạng thái ban đầu trước khi quay lại chu kỳ lọc thuận.

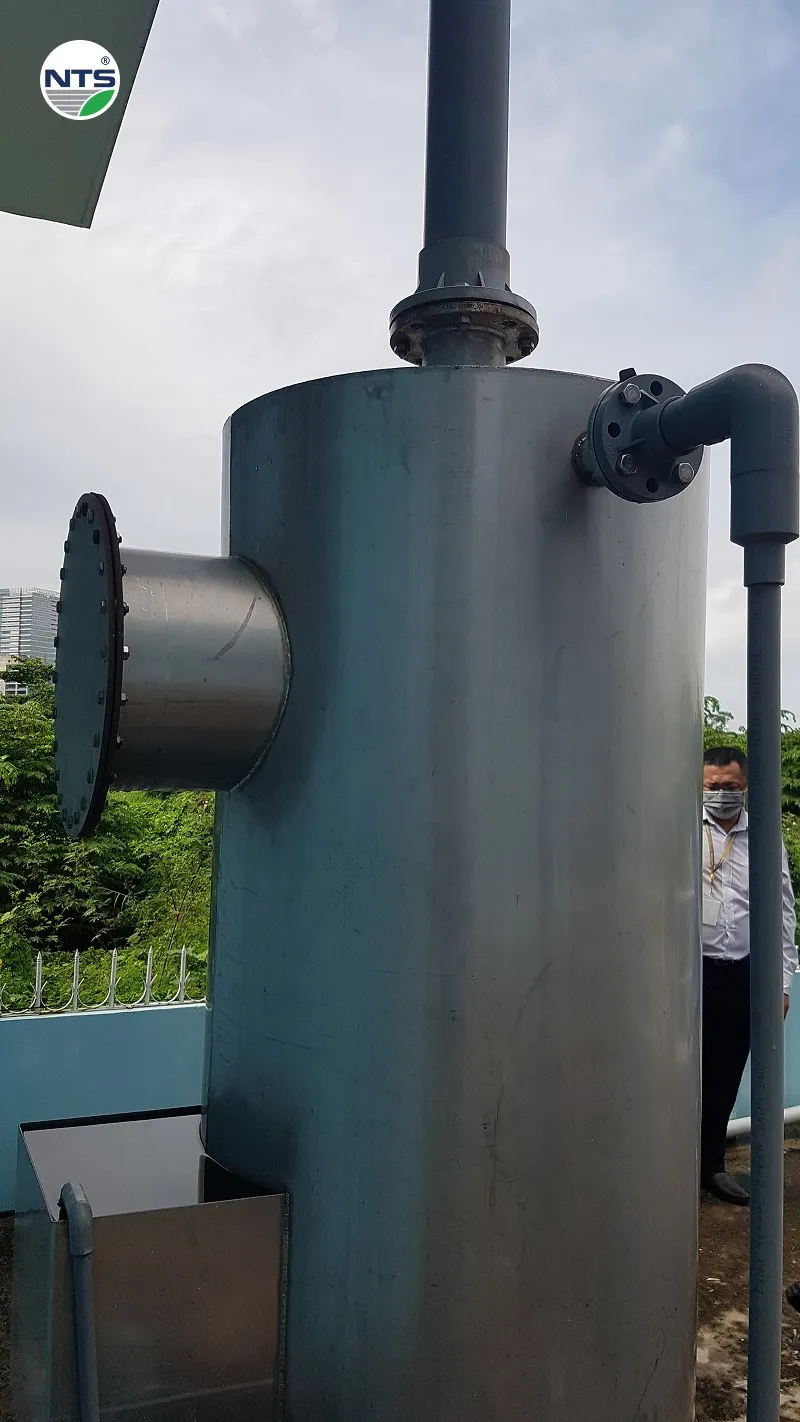

Đánh giá ưu – nhược điểm thực chiến của bể lọc áp lực

Ưu điểm vượt trội

• Tiết kiệm diện tích mặt bằng: Tốc độ lọc cao giúp bồn lọc áp lực bóp nhỏ kích thước thiết bị xuống chỉ bằng $1/4$ so với bể lọc trọng lực hở có cùng công suất xử lý.

• Vận hành kín hoàn toàn: Không phát tán mùi hôi thối, không tạo bọt hay váng bề mặt, đảm bảo vệ sinh môi trường xung quanh trạm xử lý.

• Khả năng tự động hóa tuyệt đối: Dễ dàng kết nối với tủ điện điều khiển PLC – SCADA thông qua các cảm biến chênh áp, tự động hóa hoàn toàn quá trình rửa ngược mà không cần nhân công can thiệp.

• Tính cơ động cao: Thiết bị được chế tạo sẵn tại xưởng của NTS dưới dạng Skids (khung bệ), dễ dàng vận chuyển, lắp đặt đấu nối nhanh và di dời khi nhà máy thay đổi quy hoạch.

Nhược điểm

• Chi phí đầu tư ban đầu cao: Tiêu tốn chi phí cho vỏ bồn chịu áp bằng Inox/thép cường độ cao và hệ thống van tự động điều khiển.

• Tiêu hao điện năng: Cần dòng bơm ly tâm áp lực cao để duy trì quá trình lọc và rửa ngược liên tục.

• Giới hạn hàm lượng TSS đầu vào: Nếu nước thải đầu vào có hàm lượng cặn quá lớn (trên 50 m g/l), bồn lọc sẽ bị nghẹt liên tục, làm tăng tần suất rửa ngược và giảm tuổi thọ của vật liệu lọc.

Ứng dụng thực tế của bể lọc áp lực trong ngành môi trường

Hệ thống bồn lọc áp lực là hạng mục “chốt chặn” không thể thiếu trong các loại hình nước thải sau:

• Xử lý nước thải sinh hoạt & Tòa nhà: Lọc tinh loại bỏ cặn mịn sau bể lắng thứ cấp, chuẩn bị cho công đoạn khử trùng bằng Chlorine hoặc UV để nước đạt chuẩn xả thải loại A hoặc tái sử dụng tưới cây, dội bồn cầu.

• Xử lý nước thải dệt nhuộm & In ấn: Sử dụng các cột lọc than hoạt tính áp lực công suất lớn để hấp phụ triệt để các phân tử màu nhuộm hữu cơ khó phân hủy và các chất hoạt động bề mặt.

• Xử lý nước thải xi mạ & Hóa chất: Tách các bông cặn hydroxit kim loại nặng sau quá trình trung hòa hóa lý mà bể lắng chưa kịp giữ lại.

• Xử lý nước thải y tế & Bệnh viện: Đảm bảo độ trong tuyệt đối của nước thải trước khi qua hệ thống khử trùng, tránh hiện tượng cặn lơ lửng bao bọc vi khuẩn làm mất tác dụng của hóa chất khử trùng.

Kết luận & Giải pháp từ NTS Engineering

Bể lọc áp lực là một trong những thiết bị quan trọng trong hệ thống xử lý nước thải, giúp loại bỏ cặn lơ lửng, giảm độ đục, cải thiện chất lượng nước và nâng cao hiệu quả xử lý tổng thể. Nhờ khả năng vận hành ổn định, tiết kiệm diện tích và dễ dàng tích hợp vào nhiều công nghệ xử lý khác nhau, bể lọc áp lực được ứng dụng rộng rãi trong các hệ thống xử lý nước thải sinh hoạt, công nghiệp và sản xuất.

Tuy nhiên, để lựa chọn đúng loại bể lọc áp lực, tính toán công suất phù hợp và đảm bảo hiệu quả vận hành lâu dài, doanh nghiệp cần có sự tư vấn từ các đơn vị chuyên môn giàu kinh nghiệm. Công Ty TNHH Kỹ Thuật NTS với đội ngũ kỹ sư chuyên sâu trong lĩnh vực xử lý nước thải sẵn sàng hỗ trợ khảo sát, thiết kế, thi công và tối ưu hệ thống phù hợp với từng nhu cầu thực tế. Liên hệ với NTS để được tư vấn giải pháp xử lý nước thải hiệu quả, tiết kiệm chi phí và đáp ứng đầy đủ các quy chuẩn môi trường hiện hành.
