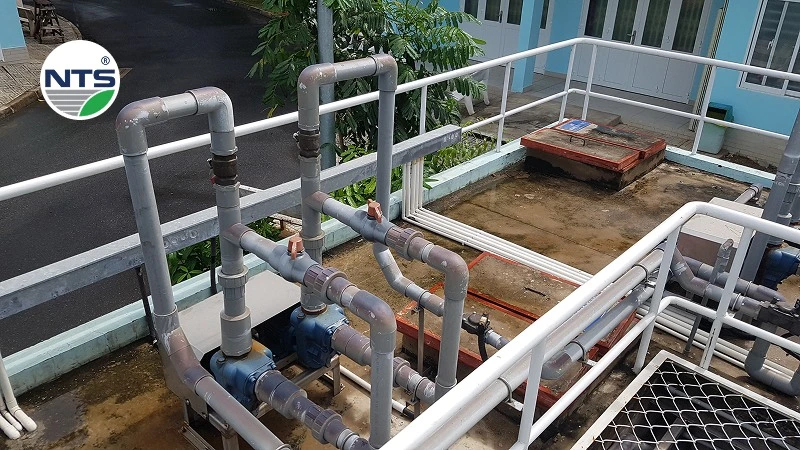

Trong thiết kế và thi công trạm xử lý nước thải (XLNT), các hạng mục lớn như công nghệ sinh học, máy móc thiết bị thường được ưu tiên hàng đầu. Tuy nhiên, một chi tiết cơ khí tuy nhỏ nhưng có ảnh hưởng trực tiếp đến toàn bộ quá trình vận hành, bảo trì và thẩm mỹ của dự án chính là nắp thăm trong hệ thống xử lý nước thải (hay còn gọi là nắp hố ga/nắp bể kỹ thuật).
Nắp thăm không chỉ đơn thuần là tấm che đậy, nó là cửa ngõ duy nhất để kỹ sư tiếp cận hệ thống cơ điện chìm bên dưới. Bài viết này, NTS Engineering sẽ bóc tách chi tiết cách bố trí nắp thăm chuẩn kỹ thuật và kinh nghiệm lựa chọn vật liệu tối ưu cho từng phân khúc công trình.

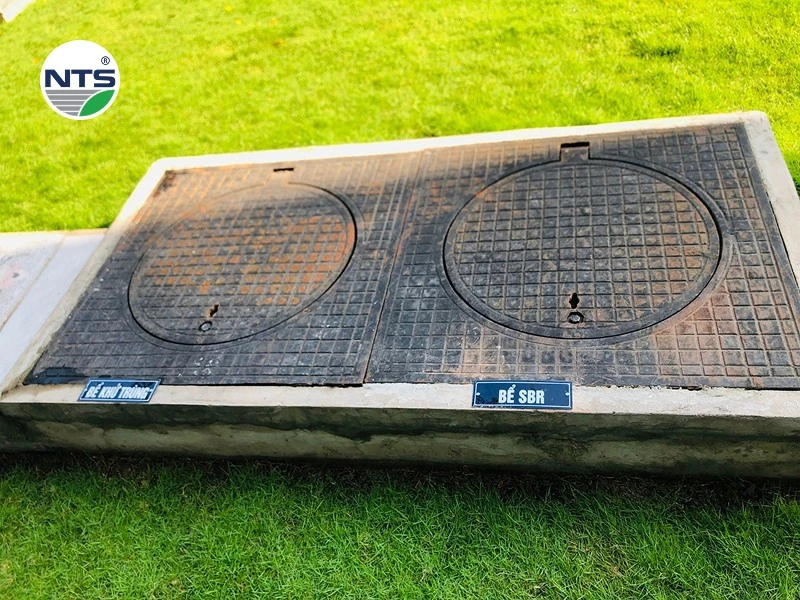

Nắp thăm là gì?
Nắp thăm (Manhole Cover hoặc Access Hatch) là bộ phận được lắp đặt trên các bể xử lý nước thải nhằm tạo lối tiếp cận cho công tác kiểm tra, bảo trì, vệ sinh và sửa chữa các thiết bị bên trong công trình. Đây là hạng mục gần như bắt buộc trong mọi hệ thống xử lý nước thải sinh hoạt và công nghiệp.
Mặc dù không trực tiếp tham gia vào quá trình xử lý nước thải, nhưng nắp thăm đóng vai trò quan trọng trong việc đảm bảo khả năng vận hành lâu dài của hệ thống. Một thiết kế nắp thăm hợp lý sẽ giúp kỹ thuật viên dễ dàng tiếp cận các thiết bị như bơm chìm, máy khuấy, đường ống, giá thể sinh học hoặc các khu vực cần vệ sinh định kỳ.
Ngoài ra, nắp thăm còn góp phần đảm bảo an toàn lao động, hạn chế phát tán mùi hôi và khí độc từ bên trong bể xử lý ra môi trường xung quanh. Vì vậy, việc lựa chọn đúng loại nắp thăm và bố trí phù hợp ngay từ giai đoạn thiết kế là yếu tố quan trọng giúp tối ưu chi phí vận hành và bảo trì trong tương lai.

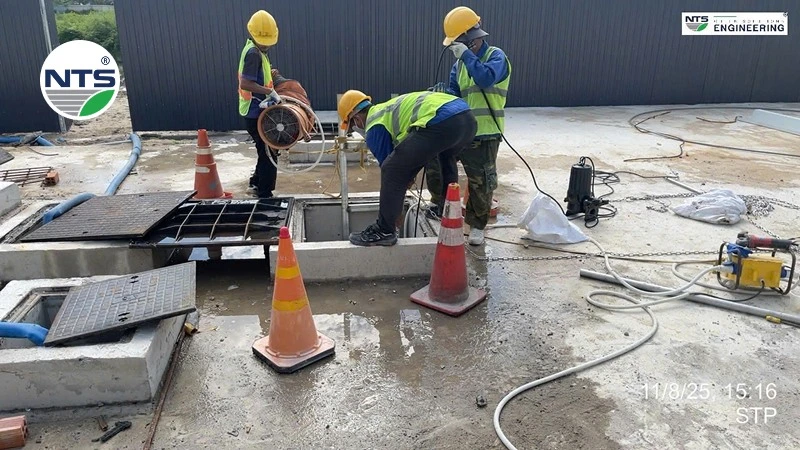

Chức năng của nắp thăm
Nắp thăm là bộ phận hỗ trợ cho quá trình thay thế, lắp đặt, sửa chữa, và là vị trí để kiểm tra tình trạng hoạt động các thiết bị bên trong hệ thống xử lý nước thải. Ngoài ra, nắp thăm cũng là nơi để thi công dựng và tháo dỡ cốp pha; nâng hạ máy móc, thiết bị công nghệ lúc thi công cũng như trong khi vận hành.
Chính vì vậy mà trong hệ thống xử lý nước thải, nắp thăm được xem là bộ phận đóng vai trò không thể thiếu. Bên cạnh đó, việc bố trí nắp thăm cũng là vấn đề cần được xem xét để làm sao những chức năng trên đạt hiệu quả tốt nhất.
Bố trí nắp thăm trong hệ thống xử lý nước thải
Vị trí và số lượng nắp thăm trong hệ thống xử lý nước thải được bố trí như sau:
Bố trí theo cấu tạo bể
Thông thường mỗi bể tối thiểu sẽ có 2 nắp thăm. Một nắp dùng để kiểm tra vận hành, nắp còn lại dùng khi thông hơi. Một số trường hợp bể quá nhỏ thì sử dụng 1 nắp thăm. Khi chiều dài hai góc xéo của bể lớn hơn chiều sâu của bể thì cần thiết bố trí ít nhất 2 nắp thăm trên hệ thống.
Bố trí theo vị trí lắp đặt thiết bị
Để đảm bảo thuận lợi cho việc vận hành, bảo trì, nơi nào có thiết bị cần kiểm tra, nâng hạ thì nơi đó cần có nắp thăm. Tại những nơi chứa các đường ống thông bể (là nơi có nước chảy qua), những nơi này thường hay gặp trường hợp như tắc nghẽn do rác, nghẹt giá thể,… hoặc được sử dụng để lấy mẫu, thì nơi đó cũng sẽ cần bố trí nắp thăm.
Song song bên cạnh cách sắp xếp số lượng và vị trí nắp thăm, việc lựa chọn kiểu xây dựng để đảm bảo cảnh quan, thẫm mỹ cũng cần phải được đảm bảo thích hợp. Nắp thăm lộ thiên giúp dễ quan sát, vận hành. Tuy nhiên nhược điểm là có thể làm mất thẩm mỹ cảnh quan xung quanh. Ngược lại, nắp thăm đặt chìm có thể được phủ lên bởi gạch, đá lát nền, thảm cỏ… điều này giúp cho khu vực đặt trạm xử lý mang tính thẩm mỹ hơn.
Các loại nắp thăm

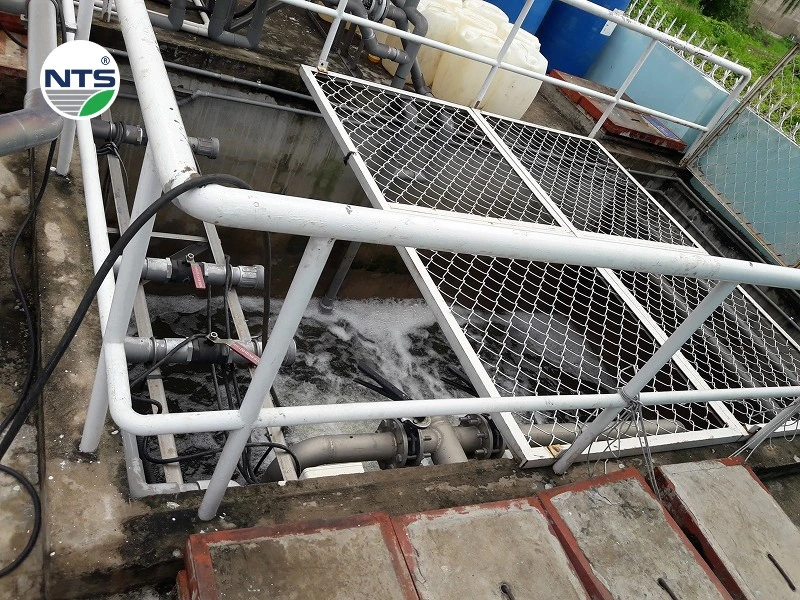

Nắp thăm bê tông cốt thép
- Ưu điểm: được tạo nên từ các vật liệu xây dựng và cốt thép lõi vì vậy mà so với các loại nắp thăm khác giá thành của nó khá rẻ. Có thể đúc trực tiếp tại công trình cần lắp đặt nên dễ dàng điều chỉnh kích thước trong trường hợp thiết kế và thi công có những sai khác, do đó đảm bảo đúng tỷ lệ tiết kiệm được vật tư.
- Nhược điểm: Nhược điểm của loại sản phẩm này là khá nặng, vì vậy có thể gây khó khăn trong quá trình vận hành sau này. Khả năng chịu lực, chịu nén của vật liệu kém hơn so với các loại khác. Cốt thép sau một thời gian sử dụng sẽ bị hoen gỉ làm giảm tuổi thọ của nắp thăm. Ngoài ra nắp bê tông cốt thép dễ làm cho khí có mùi hôi thoát ra ngoài, gây ảnh hưởng môi trường xung quanh.

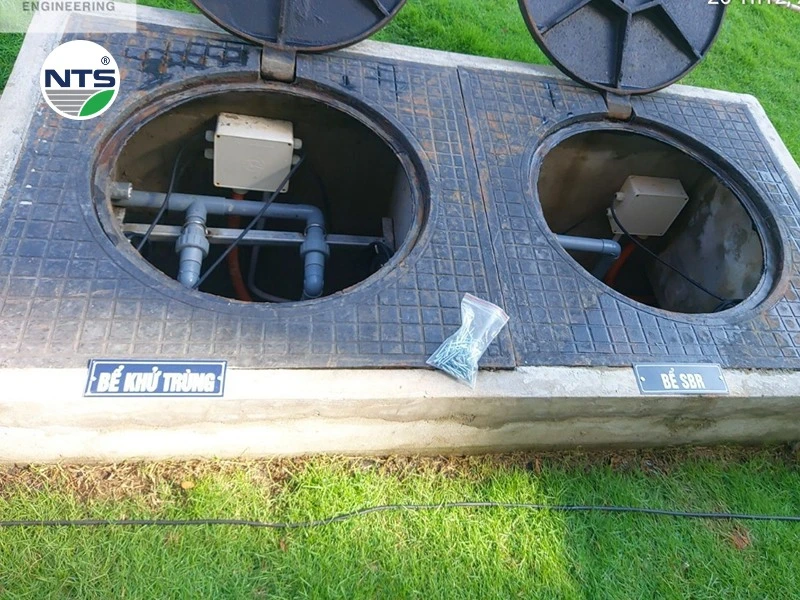

Nắp thăm gang
Ưu điểm chung của các các loại nắp gang so với bê tông cốt thép là có độ bền cao hơn, có khả năng chịu tải lớn, hạn chế bị biến dạng. Hơn nữa, còn có nhiều lựa chọn về độ kín không khí, gắn bản lề, hình dạng nắp (tròn, vuông,…). Tuy nhiên hầu hết các nắp gang thường có trọng lượng lớn nên cũng gây ra trở ngại trong quá trình vận chuyển cũng như lắp đặt.
Các loại nắp thăm bằng gang thường gặp nhất là loại nắp làm từ gang cầu và gang xám.
- Nắp thăm gang cầu có độ cứng cao, khả năng chịu lực tốt, vì vậy rất được ưa chuộng. Tuy nhiên chi phí của chúng cao hơn so với các loại khác.
- Nắp thăm gang xám có độ cứng lớn, giá thành rẻ hơn gang cầu, nhưng khả năng chịu lực uốn kém, do vậy thường được sử dụng ở những nơi ít có tác động của lực uốn. Nhược điểm của loại gang này là rất khó gia công cơ khí. Vậy nên, chúng ít được ứng dụng hơn nắp gang cầu.
Nắp thăm composite
Nắp thăm làm từ vật liệu tổng hợp composite có rất nhiều ưu điểm:
- Với trọng lượng siêu nhẹ, giúp cho việc lắp đặt tháo dỡ hay vận chuyển trở nên dễ dàng hơn và tiết kiệm được nhiều công sức.
- Độ bền khá tốt, không bị oxy hóa như nắp gang hay nắp bê tông có viền sắt.
- Có khả năng chịu được thời tiết khắc nghiệt và những tác động xấu từ bên ngoài
- Có nhiều lựa chọn về mẫu mã, kiểu dáng
- Khả năng chịu nhiệt tốt ở cả nhiệt độ cao và thấp
Nhược điểm:
- Các sản phẩm có chất lượng không đồng đều giữa các cơ sở sản xuất
- Khả năng chịu lực không tốt so với gang và bê tông cốt thép
Tùy vào nhu cầu mà chủ đầu tư có thể lựa chọn nhà sản xuất, sản phẩm phù hợp với mình. Chẳng hạn như các nắp thăm composite được gia công tại nhà máy sẽ có chất lượng cao và đồng đều, mẫu mã thiết kế đẹp nên không ảnh hưởng đến bề mặt hoàn thiện nơi đặt hệ thống xử lý nước thải. Tuy nhiên các sản phẩm này lại có giá thành cao. Do vậy, cũng tùy vào mục đích mà có giải pháp lựa chọn thích hợp.
Tiêu chuẩn thiết kế nắp thăm trong hệ thống xử lý nước thải
Để đảm bảo thuận lợi cho công tác vận hành và bảo trì, nắp thăm cần được thiết kế đáp ứng các yêu cầu kỹ thuật nhất định về kích thước, tải trọng và khả năng chống ăn mòn.
Kích thước nắp thăm phổ biến
Một số kích thước thường được sử dụng trong các công trình xử lý nước thải gồm:
- Nắp tròn D400, D600, D800.
- Nắp vuông 500×500 mm.
- Nắp vuông 600×600 mm.
- Nắp chữ nhật 600×800 mm hoặc 800×1200 mm.
Kích thước thực tế cần được lựa chọn dựa trên thiết bị lắp đặt bên trong bể cũng như yêu cầu bảo trì trong tương lai.
Yêu cầu về khả năng chịu tải
Tùy vị trí lắp đặt mà nắp thăm cần đáp ứng các cấp tải trọng khác nhau:
- A15: Khu vực dành cho người đi bộ.
- B125: Vỉa hè, bãi đỗ xe máy.
- C250: Đường nội bộ trong nhà máy.
- D400: Khu vực xe tải và xe chuyên dụng thường xuyên lưu thông.
Yêu cầu chống mùi và chống ăn mòn
Đối với các bể chứa nước thải, nắp thăm nên được thiết kế kín khí bằng gioăng cao su EPDM hoặc vật liệu tương đương nhằm hạn chế phát tán mùi hôi và khí độc như H₂S, NH₃ ra môi trường. Ngoài ra, vật liệu chế tạo cần có khả năng chống ăn mòn tốt do thường xuyên tiếp xúc với môi trường ẩm ướt và khí hóa chất.
Cách lựa chọn nắp thăm phù hợp cho hệ thống xử lý nước thải
Trên thực tế, không có một loại nắp thăm nào phù hợp cho tất cả các công trình. Việc lựa chọn cần dựa trên nhiều yếu tố kỹ thuật và điều kiện vận hành cụ thể.
Lựa chọn theo vị trí lắp đặt
- Khu vực sân vườn, cảnh quan: Ưu tiên nắp thăm composite hoặc nắp chìm để tăng tính thẩm mỹ.
- Khu vực kỹ thuật: Có thể sử dụng nắp gang hoặc bê tông cốt thép.
- Khu vực xe lưu thông: Nên sử dụng nắp gang cầu chịu tải cao.
Lựa chọn theo môi trường làm việc
Đối với hệ thống xử lý nước thải có môi trường ăn mòn mạnh hoặc phát sinh khí H₂S, nên ưu tiên vật liệu composite FRP nhằm tăng tuổi thọ và giảm chi phí bảo trì.
Lựa chọn theo ngân sách đầu tư
- Nắp bê tông cốt thép: Chi phí thấp.
- Nắp composite: Cân bằng giữa chi phí và độ bền.
- Nắp gang cầu: Chi phí cao nhưng chịu tải và độ bền vượt trội.
Việc cân nhắc đúng giữa chi phí đầu tư ban đầu và chi phí vận hành lâu dài sẽ giúp chủ đầu tư lựa chọn được giải pháp tối ưu nhất.
Lời kết
Việc lựa chọn đúng nắp thăm trong hệ thống xử lý nước thải không chỉ giúp thuận tiện cho công tác vận hành, bảo trì và sửa chữa thiết bị mà còn góp phần đảm bảo an toàn, kiểm soát mùi hôi và nâng cao tuổi thọ của toàn bộ công trình. Mỗi loại nắp thăm như bê tông cốt thép, gang hay composite đều có những ưu điểm và hạn chế riêng, phù hợp với từng điều kiện lắp đặt, tải trọng và yêu cầu thẩm mỹ khác nhau.
Bên cạnh việc lựa chọn vật liệu phù hợp, chủ đầu tư cũng cần quan tâm đến vị trí bố trí, kích thước và khả năng chịu tải của nắp thăm ngay từ giai đoạn thiết kế. Một phương án bố trí hợp lý sẽ giúp quá trình vận hành hệ thống xử lý nước thải diễn ra thuận lợi, giảm chi phí bảo trì và hạn chế các sự cố phát sinh trong quá trình sử dụng.
